Pārvietošanās:
Maks. X Ass
1016mm
Maks. Y Ass
635mm
Maks. Z Ass
635mm
B ass (šūpošana)
120º līdz 35-º
C ass (rotēšana)
360º
Darba vārpstas gala attālums līdz galda virsmai min./maks.
102-737mm




Galda izmērs :
Galda garums
635mm
Maks. svars uz galda (vienmērīgi izlīdzināts)
454kg
T-šliču skaits
7gab.
T-šlices platums
16mm
T-šlices attālumi starp centriem
125mm




Darba vārpsta :
Konusa izmērs
40ISO
Darba vārpstas ātrums
12000apgr./min
Piedziņas sistēma
Inline Direct-Drive
Maks. griezes moments pie 2000 apgr./min
122Nm
Maks. jauda
22,4kW
asu X un Y dzinēju – maks. slodze
14,68kN
Ass Z dzinēju – maks. slodze
18,015kN




Padeves ātrums :
Padeves paātrinājums X ass
30.5m/min
Padeves paātrinājums Y, Z asis
30.5m/min
Maks. griešanas ātrums
16,5m/min




Rotējošās ass padeves:
Padeve B ass
170º/sek.
Padeve C ass
179º/sek.
Maks. griešanas ātrums
33º/sek.




Instrumentu maiņas iekārta :
Tips
SMTC
Instrumentu daudzums
30+1
Konusa tips
CT, BT 40/ HSK-A63
Maks. instrumenta diametrs, ar visām aizpildītām ligzdām
64mm
Maks. instrumenta diametrs, ar tukšam blakus ligzdām
127mm
Maks. instrumenta garums, no darba vārpstas gala
305mm
Maks. instrumenta svars
5,4kg
Vidējais instrumentu nomaiņas laiks /Instruments-pret-instruemtu/
1.8s
Vidējais instrumentu nomaiņas laiks /skaida-pret-skaidu/
2.4s

Vairāk informācijas

Vairāk informācijas

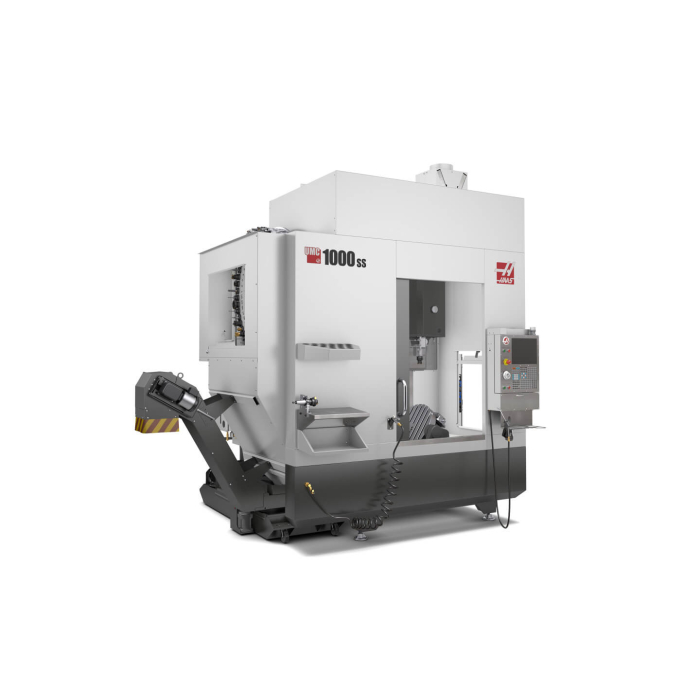

SKU HAAS UMC-1000SS
Ražotājs Haas
Iekārtas tips Universālais apstrādes centrs (5 asu)
Rūpniecība Mašīnbūve, Instrumentu ražošana, Lauksaimniecība
Maks. darba vārpstas apgriezieni 12000
X ass pārvietojums (mm) 1016
Y ass pārvietojums (mm) 635
Z ass pārvietojums (mm) 635
